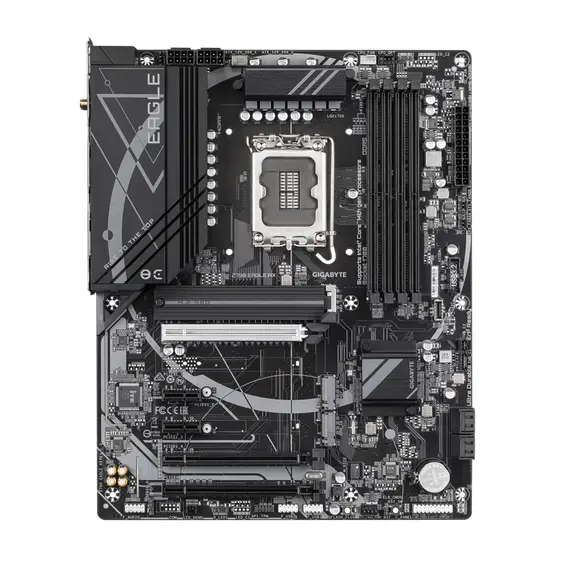

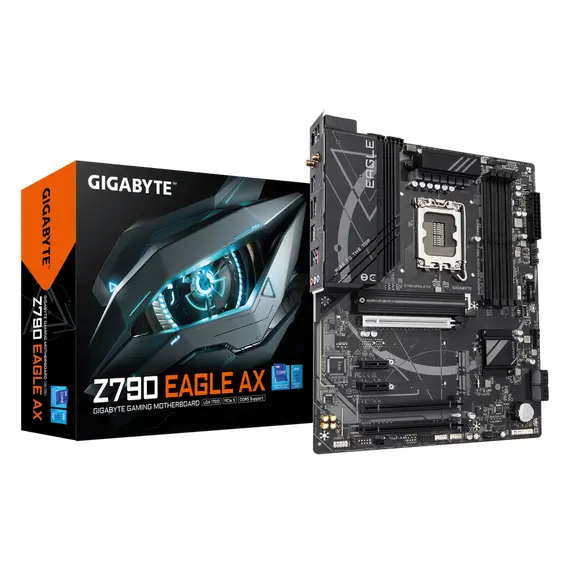

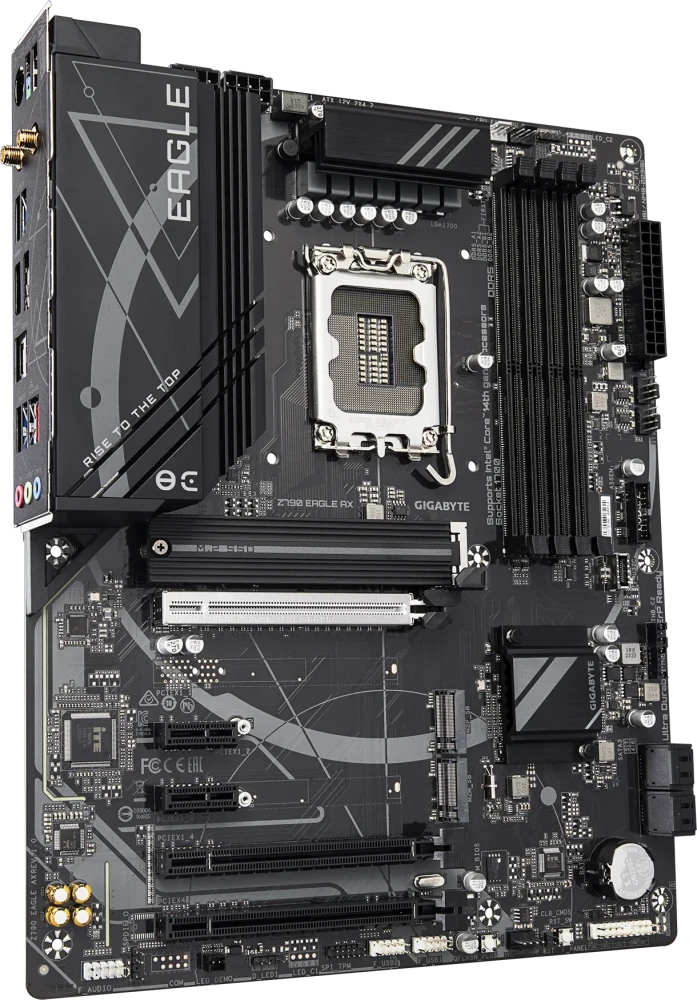

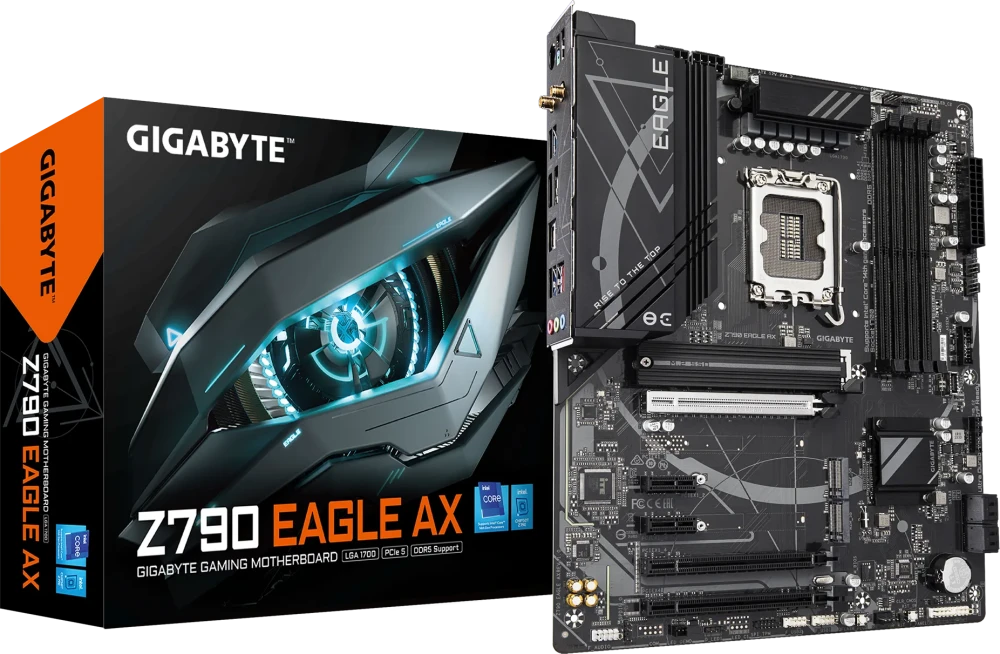

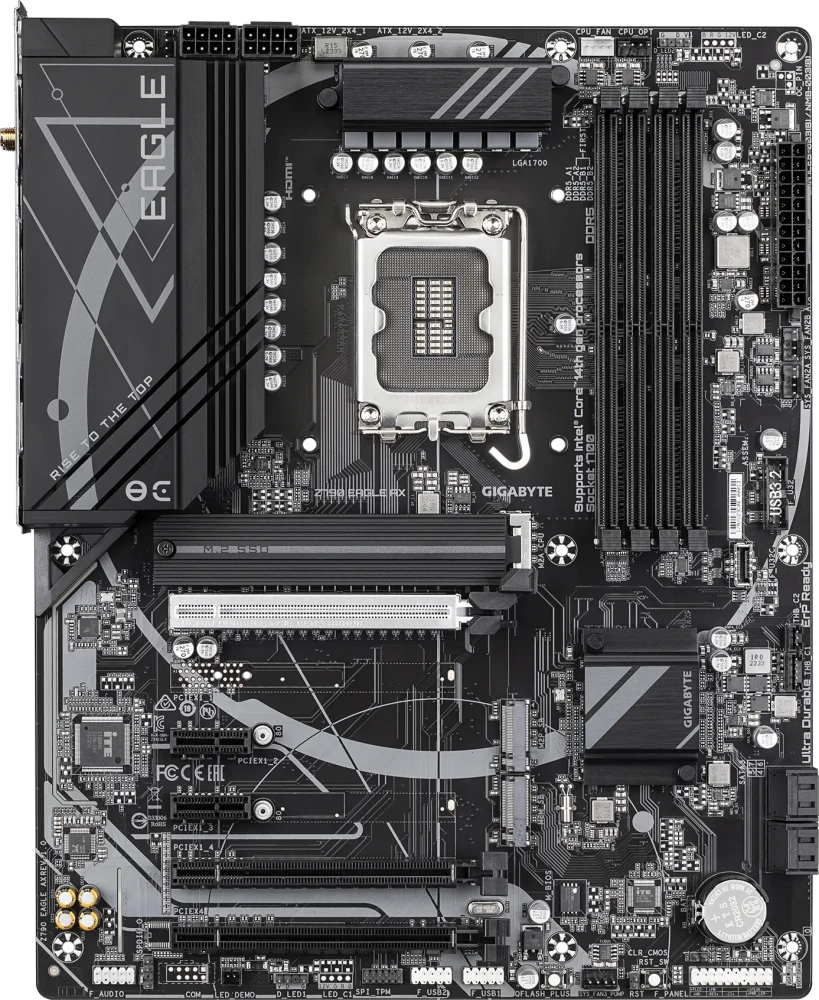

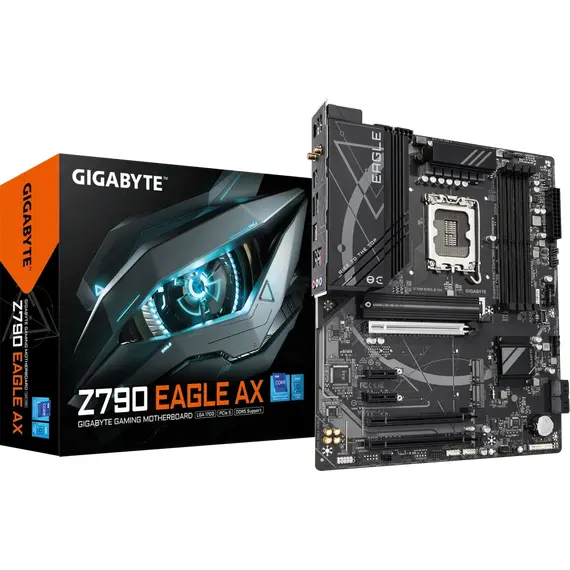

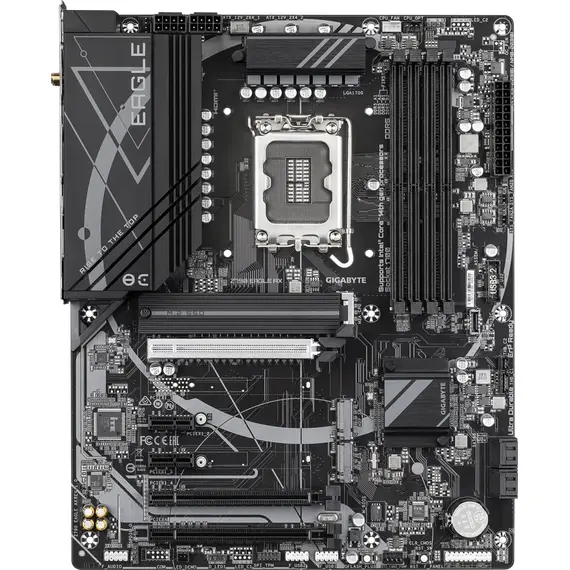

Материнская плата GIGABYTE Socket 1700, Intel Z790, 4xDDR5, PCI-E 4.0, 3xM.2, HDMI, DisplayPort, ATX (Z790 EAGLE AX)

Производитель    GIGABYTE
Код вендора    Z790 EAGLE AX
Форм Фактор    ATX (305 мм x 244 мм)
Сокет    LGA 1700
Чипсет    Intel® Z790 Express
Тип памяти    DDR5
Слоты    4

Разъёмы для плат расширения:
PCIe-линии ЦП
1 разъем PCI Express x16, шинный интефейс PCIe 5.0/ режим работы x16 (PCIEX16)
* Разъем PCIEX16 предусматривает возможность установки графической платы или твердотельного NVMe накопителя. Если видеоподсистема ПК представлена только одной графической платой, ее необходимо установить в разъем PCIEX16.

PCIe-линии чипсета
1 разъем PCI Express x16, стандарт PCIe 4.0, режим работы x4 (PCIEX4)
1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x1 (PCIEX1_4)
2 x PCI Express x1 slots, supporting PCIe 3.0 and running at x1 (PCIEX1_2, PCIEX1_3)

Разъемы на системной плате:
24-контактный ATX-разъем питания
Два 8-контактных ATX 12V разъемов питания
Разъем для вентилятора ЦП
1 разъем для вентилятора охлаждения ЦП/ Помпы системы жидкостного охлаждения
3 разъема для системных вентиляторов
1 разъем для подключения системного вентилятора/помпы жидкостной системы охлаждения
2 разъема для подключения LED-линеек с адрессацией
3 разъема M.2 Socket 3
4 SATA-разъема 6 Гбит/с
Группа разъемов фронтальной панели
1 колодка для подключения аудиоразъема на передней панели
1 разъем <Выход> S/PDIF
Разъем для подключения порта USB Type-C®, спецификация USB 3.2 Gen 1
1 разъем для подключения портов USB 3.2 Gen 1
2 разъема для подключения портов USB 2.0/1.1
2 разъема для подключения Thunderbolt™ плат раширения
1 разъем для TPM-модуля (совместимость только с модулями GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2)
* Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)
Кнопка Reset
Кнопка Q-Flash Plus
Перемычка Reset
Перемычка для возврата настроек CMOS в состояние <По умолчанию>

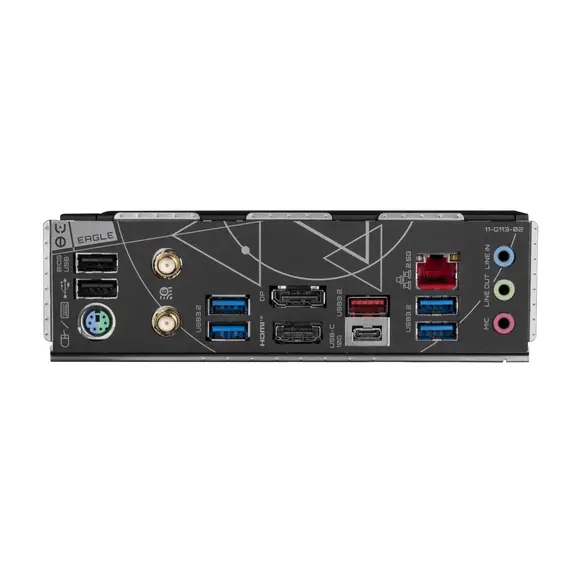

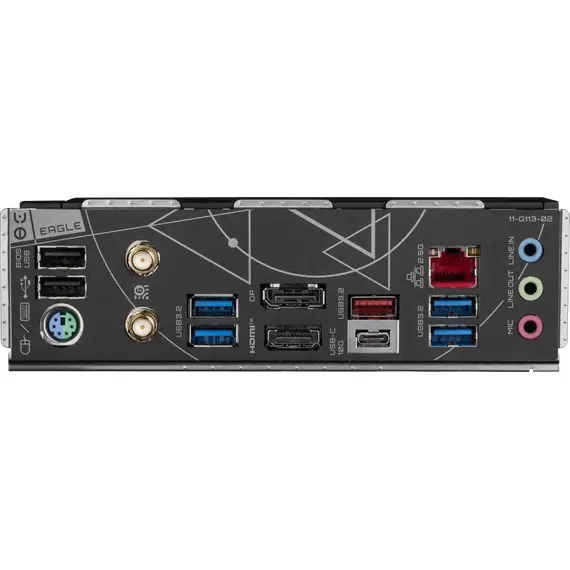

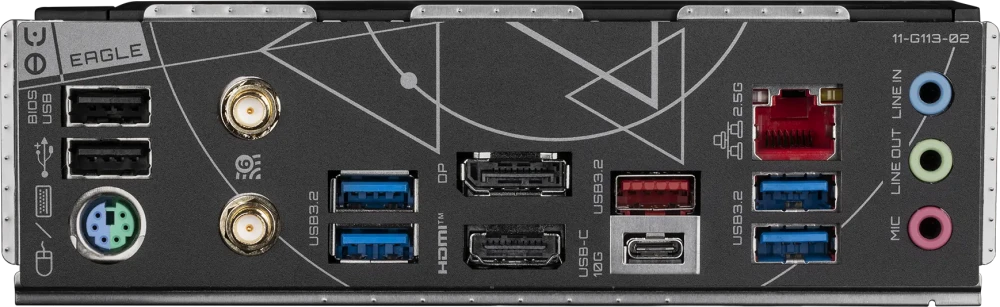

Разъемы на задней панели:
1 порт PS/2 для подключения клавиатуры и мыши
1 порт USB Type-C®, шинный интерфейс USB 3.2 Gen 2
1 порт USB 3.2 Gen 2 (Type-A разъем красного цвета)
4 порта USB 3.2 Gen 1
2 порта USB 2.0/1.1
2 разъема для SMA-антенны (1T1R)
1 порт HDMI
1 порт DisplayPort
1 сетевая розетка LAN RJ-45
3 разъема аудиоподсистемы

Сетевой LAN-интерфейс    Контроллер Realtek® 2,5GbE LAN (2,5 Гбит/c |1 Гбит/c |100 Мбит/c)

Модули беспроводной связи    Модуль Intel® Wi-Fi 6E AX211 (только для печатной платы rev. 1.0)
Модуль Wi-Fi 6 a/b/g/n/ac/ax, рабочие диапазоны частот 2,4/ 5 /6 ГГц
BLUETOOTH 5.3
Стандарт беспроводной связи IEEE 802.11ax, канал 160 МГц

Аудиоподсистема        Аудиокодек Realtek®
Формат представления аудиосигнала: High Definition Audio
Схема позиционирования аудиосигнала 2/4/5.1/7.1
* Функционал/переназначение аудиоразъемов можно изменять с помощью соответствующего приложения. Чтобы задействовать режим воспроизведения аудиоконтента по схеме 7.1-канал, активируйте эту опцию в приложении для настройки параметров аудиоподсистемы.
Поддержка S/PDIF Out
