Плата ADVANTECH ввода-вывода Клеммный с разъемом DB-37, монтаж на DIN рейку (ADAM-3937-BE)

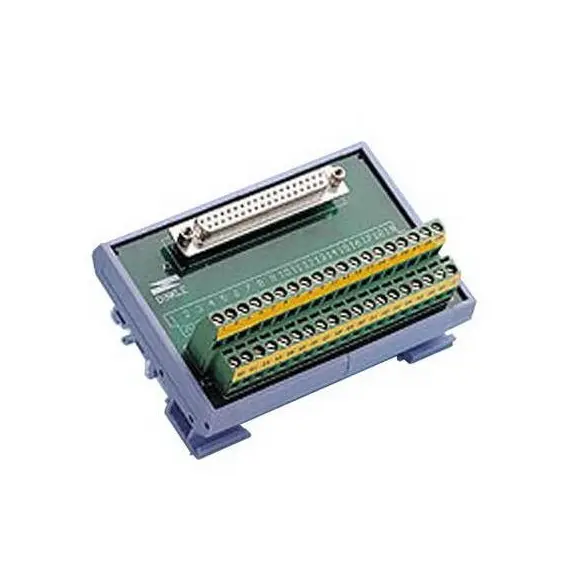

ADAM-3937-BE: клеммная плата DB-37 для промышленного монтажа на DIN-рейке

ADAM-3937-BE — вспомогательная коммутационная плата серии ADAM-3900 от Advantech. Преобразует 37-контактный разъём D-Sub (DB-37) в удобные винтовые клеммы, что делает подключение полевых сигналов к платам сбора данных и вводу-выводу надёжным и быстрым. Предназначена для системных интеграторов, инженеров АСУ ТП и разработчиков стендов автоматизации, которым нужно аккуратно и безопасно завести множество сигналов в DAQ-карту или контроллер с разъёмом DB-37.

Польза и ключевые преимущества

Основная задача платы — упростить подключение полевой проводки и снизить риск ошибок монтажа:

• Стандартный разъём DB-37 — прямое подключение к DAQ-картам, картам ввода-вывода и промышленным контроллерам Advantech с 37-контактным D-Sub; никаких переходников.
• Винтовые клеммники — каждый из 37 контактов разъёма выведен на отдельную клемму; подключение полевого кабеля без пайки, с надёжной механической фиксацией провода.
• Монтаж на DIN-рейку — стандарт EN 50022 (35 мм); плата устанавливается в щит или корпус без сверления, рядом с другими модулями автоматики.
• Промышленное исполнение Advantech — качество компонентов и компоновка рассчитаны на длительную эксплуатацию в условиях производства: вибрация, запылённость, широкий температурный диапазон (уточняйте у продавца).
• Упрощает обслуживание — замена или переключение сигнала на клеммнике занимает секунды; не нужно вытаскивать DAQ-карту из шасси.

Кому подойдёт

Плата востребована там, где нужно организовать аккуратный ввод полевых сигналов в систему сбора данных:

• Интеграторы АСУ ТП — при построении щитов управления с DAQ-картами Advantech (PCL-818, PCL-836 и аналогичными с DB-37).
• Испытательные и измерительные стенды — когда к одной карте подключается много датчиков или исполнительных устройств и важна чёткая маркировка каждого канала.
• Лаборатории и R&D — быстрая переконфигурация подключений без перепайки и переобжима разъёмов.
• Модернизация оборудования — замена устаревших патч-кабелей на клеммную разводку в действующих установках.

Не подойдёт, если в системе используется разъём другого типа (DB-25, DB-44, SCSI-68 и т. д.) — для каждого формата нужна своя модель из серии ADAM-3900. Также не является самостоятельным устройством: без DAQ-карты или другого оборудования с DB-37 смысла не имеет.

На что обратить внимание перед покупкой

• Совместимость с конкретной картой — убедитесь, что ваша DAQ-плата или модуль ввода-вывода использует именно 37-контактный D-Sub и что распиновка совпадает с ADAM-3937-BE; уточняйте по datasheet.
• Суффикс -BE — в серии ADAM-3937 существуют варианты с разными типами клемм и цветовым исполнением; уточните у продавца точное отличие модификации BE от базовой, если важно.
• Сечение провода — максимальное сечение, которое принимает клемма, ограничено; для силовых линий плата не предназначена, только сигнальные и слаботочные цепи.
• Требуется DIN-рейка — плата не имеет альтернативного крепления; если щита нет, потребуется отдельный монтажный профиль.

ADAM-3937-BE — узкоспециализированный, но незаменимый элемент монтажа при работе с DAQ-оборудованием Advantech. Экономит время на разводку кабелей, снижает вероятность ошибки при подключении и упрощает последующее обслуживание системы. Перед заказом сверьтесь с datasheet вашей DAQ-карты.
