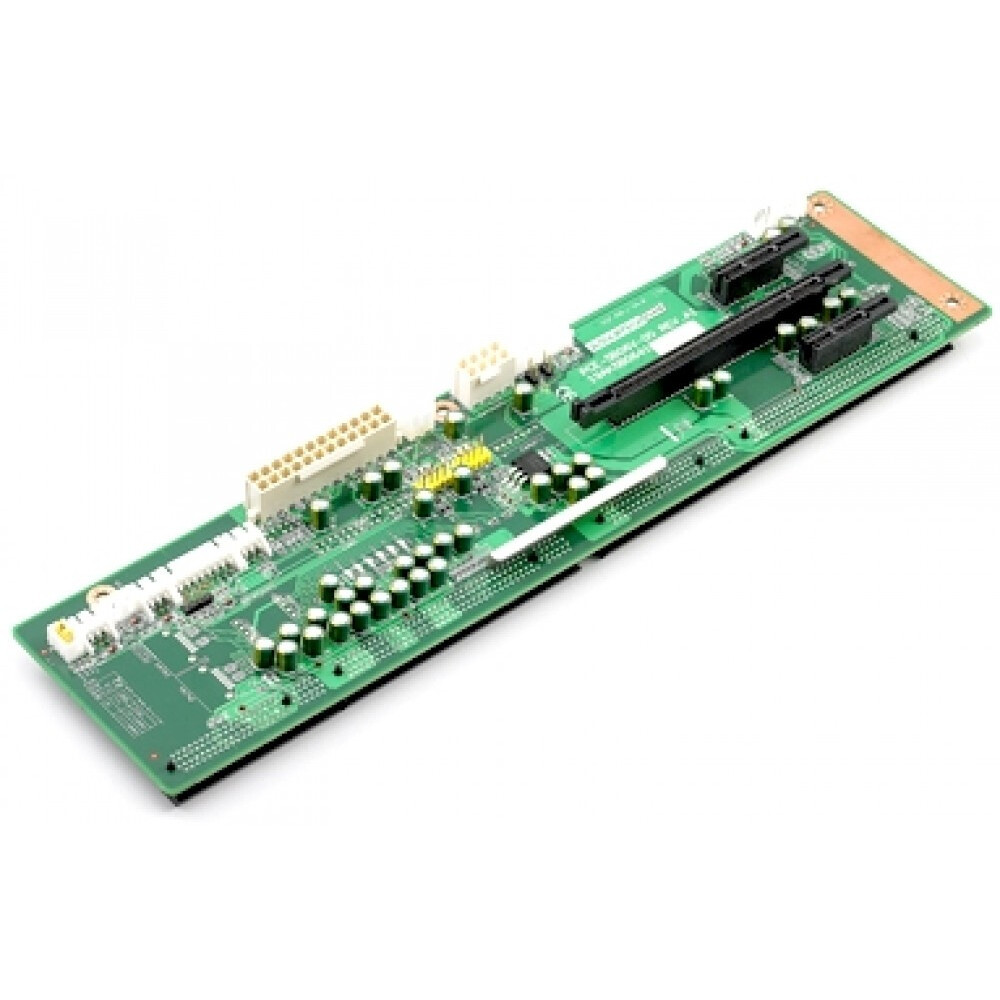

Плата ADVANTECH Backplane PICMG 1.3, 6 слотов, 1xPICMG 1.3, 4xPCI Express x 1, 1xPCI Express x16, Compatible with ACP-2000EBP and IPC-602EBP chassis (PCE-5B06V-00A1E)

PCE-5B06V-00A1E: пассивный бекплейн PICMG 1.3 для промышленных ПК Advantech

PCE-5B06V-00A1E — пассивная объединительная плата (backplane) стандарта PICMG 1.3 производства Advantech. Рассчитана на промышленные корпуса ACP-2000EBP и IPC-602EBP той же марки. Предоставляет 6 слотов расширения: один слот PICMG 1.3 для системной хост-платы (SHB) и пять слотов PCI Express для плат расширения. Предназначена для системных интеграторов, которые строят встраиваемые вычислительные платформы на базе экосистемы Advantech.

Польза и ключевые преимущества

Бекплейн выступает «позвоночником» всей системы: объединяет процессорный модуль и платы расширения без активной электроники, снижая тепловыделение и точки отказа.

• Современная шина PICMG 1.3 (SHB Express) — стандарт использует PCI Express вместо устаревшего PCI, что даёт высокую пропускную способность между SHB и слотами расширения.
• Слот PCIe x16 — позволяет установить производительную карту расширения: GPU для машинного зрения, высокоскоростной сетевой адаптер или карту захвата видео.
• 4 слота PCIe x1 — достаточно для нескольких функциональных модулей: CAN, COM, GPIO, промышленный Ethernet — всё одновременно в одном корпусе.
• Пассивная конструкция — отсутствие активных компонентов на самой плате повышает надёжность и упрощает замену SHB при апгрейде платформы без смены корпуса.
• Проверенная совместимость с корпусами Advantech — плата официально сертифицирована для ACP-2000EBP и IPC-602EBP, что исключает проблемы с монтажом и питанием.

Кому подойдёт

Узкоспециализированный компонент для профессиональных сборок. Имеет смысл, если вы уже работаете в экосистеме Advantech или целенаправленно её выбираете.

• Системные интеграторы промышленной автоматизации — для построения управляющих платформ с несколькими функциональными картами в одном корпусе.
• Разработчики встраиваемых систем (транспорт, медицина, энергетика) — там, где нужна долгосрочная поддержка платформы и возможность замены процессорного модуля без смены всей системы.
• Интеграторы систем машинного зрения и обработки сигналов — слот PCIe x16 позволяет установить мощную карту захвата или вычислительный ускоритель.
• ОПК и спецвычислители — промышленный стандарт PICMG 1.3 широко применяется в отечественных и зарубежных оборонных и специальных разработках.

Не подойдёт для сборки офисного или домашнего ПК, а также для любых корпусов, кроме ACP-2000EBP и IPC-602EBP — механическое крепление и разводка питания рассчитаны строго под эти шасси.

На что обратить внимание перед покупкой

• Корпус — только из совместимого списка — бекплейн официально поддерживает лишь ACP-2000EBP и IPC-602EBP; установка в другой корпус Advantech или сторонний корпус требует отдельной проверки совместимости.
• SHB-карта приобретается отдельно — сам по себе PCE-5B06V-00A1E не работает; нужна совместимая системная хост-плата PICMG 1.3 (например, из линейки Advantech PCE-5xxx).
• Конфигурация слотов фиксирована — 4×PCIe x1 и 1×PCIe x16 не переконфигурируются; если нужны слоты PCI (не PCIe) или другое соотношение, ищите другую модель бекплейна.
• Питание — от корпусного PSU шасси — уточняйте требования к мощности блока питания с учётом всех устанавливаемых карт расширения; корпусные PSU от Advantech идут отдельно.

PCE-5B06V-00A1E — надёжный и функциональный бекплейн для тех, кто строит встраиваемую систему на платформе Advantech. Шесть слотов с современной шиной PCIe дают достаточный запас для большинства промышленных конфигураций. Перед заказом убедитесь, что у вас есть или планируется совместимый корпус и SHB-карта — без них плата не функционирует самостоятельно.
