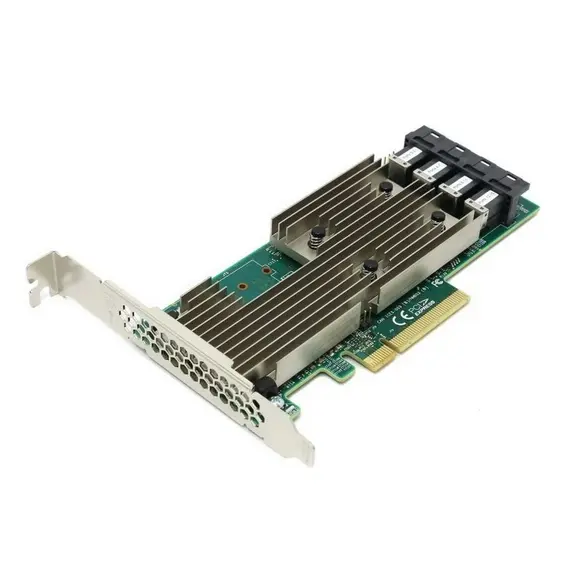

Контроллер LSI SAS 9305-16i SGL PCI-E 3.0 x8, 16port int 12Gb/s, SAS/SATA HBA (05-25703-00)

Broadcom LSI SAS 9305-16i (05-25703-00): 16 портов чистого HBA для программных массивов и JBOD

LSI SAS 9305-16i — это 16-портовый внутренний host bus adapter (HBA) на чипе Broadcom SAS3416 с двухъядерным ядром PowerPC 476. Это не RAID-контроллер: карта работает в режиме сквозного проброса (IT-mode) и отдаёт операционной системе каждый диск напрямую, без аппаратных RAID-уровней и без кэша. Именно такой режим нужен для ZFS, mdadm, Storage Spaces, TrueNAS, Proxmox/Ceph и любых программных массивов, где логику избыточности держит ОС, а не контроллер. Подключение — PCI Express 3.0 x8, скорость SAS-3 / SATA до 12 Гбит/с на порт, до 1024 устройств через SAS-экспандеры.

Польза и ключевые преимущества

9305-16i закрывает типовую задачу серверного хранилища: дать ОС прямой доступ к большому числу дисков на максимальной скорости и без «прослойки» в виде RAID-логики.

• 16 внутренних портов разом — четыре разъёма Mini-SAS HD (SFF-8643), по 4 диска на каждый; 16 накопителей подключаются напрямую без экспандера.
• До 1024 устройств — с каскадированием через SAS-экспандеры одна карта обслуживает дисковые полки и JBOD корпоративного масштаба.
• SAS-3 12 Гбит/с на порт — полная полоса для SAS- и SATA-накопителей, включая SSD; PCIe 3.0 x8 не становится узким местом.
• Чистый IT-mode без кэша — каждый диск виден ОС со своим SMART и серийником, что критично для ZFS и программных RAID; нет «чёрного ящика» RAID-прошивки.
• Чип SAS3416 на PowerPC 476 — зрелая, широко поддерживаемая платформа Broadcom с драйверами mpt3sas в Linux «из коробки» и поддержкой в ESXi/Windows Server.
• Низкопрофильная плата — формат LP (~156–167 × 69 мм) с пассивным радиатором, помещается в большинство стоечных корпусов 1U/2U.

Кому подойдёт

Карта рассчитана на сценарии, где избыточностью управляет программный слой, а от контроллера нужен надёжный быстрый проброс дисков.

• Файловые серверы и NAS на ZFS / TrueNAS / Unraid — IT-mode отдаёт диски как есть, что является обязательным требованием ZFS.
• Виртуализация и гиперконвергенция — Proxmox, ESXi, Ceph, Storage Spaces Direct, где RAID собирается средствами ОС или кластера.
• JBOD и дисковые полки — подключение внешних/внутренних корзин на десятки и сотни дисков через экспандеры.
• Интеграторы и сборщики СХД — предсказуемая, ремонтопригодная база для серверов хранения и видеонаблюдения.

Когда эта карта НЕ нужна: если требуется аппаратный RAID с собственным кэшем и батарейной/флеш-защитой записи (BBU/CacheVault) — например, классические RAID 1/5/6/10 «на железе» под базы данных, — 9305-16i не подойдёт. Для этого смотрите RAID-контроллеры MegaRAID 9361-16i / 9341-8i. Если же вы строите массив средствами ОС — наоборот, HBA предпочтительнее RAID-карты.

На что обратить внимание перед покупкой

• Нет аппаратного RAID и кэша — карта не умеет собирать RAID-тома сама и не имеет защищённого кэша записи; вся избыточность ложится на ОС. Это особенность HBA, а не недостаток, но её надо учитывать заранее.
• Кабели в комплект SGL не входят — поставка SGL (single, без аксессуаров) идёт без кабелей. Под 16 дисков нужны 4 кабеля SFF-8643 → 4×SATA (forward breakout) или SFF-8643 → SFF-8643 под backplane; их заказывают отдельно.
• Нужен активный обдув — радиатор пассивный, чип под нагрузкой греется; карта рассчитана на проток воздуха серверного корпуса. В тихом десктопе без обдува возможен перегрев.
• Профиль планки — карта низкопрофильная; уточняйте, какая планка установлена (LP или full-height) под ваш корпус, и при необходимости докупайте нужную.

Итог: LSI SAS 9305-16i (05-25703-00) — рабочая лошадка для программных массивов и JBOD. 16 портов SFF-8643, PCIe 3.0 x8, 12 Гбит/с, до 1024 устройств и чистый IT-mode без лишней RAID-логики. Берите её, когда массивом управляет ОС или гипервизор; за аппаратным RAID с кэшем идите к линейке MegaRAID.
