Контроллер LSI SAS 9305-16E SGL PCI-E 3.0 x8, 16port ext 12Gb/s, SAS/SATA HBA (05-25704-00)

LSI SAS 9305-16e (05-25704-00): чистый HBA на 16 внешних портов для подключения дисковых полок и JBOD

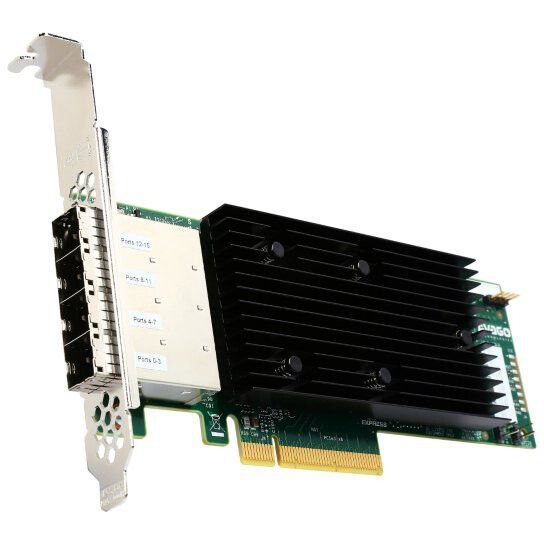

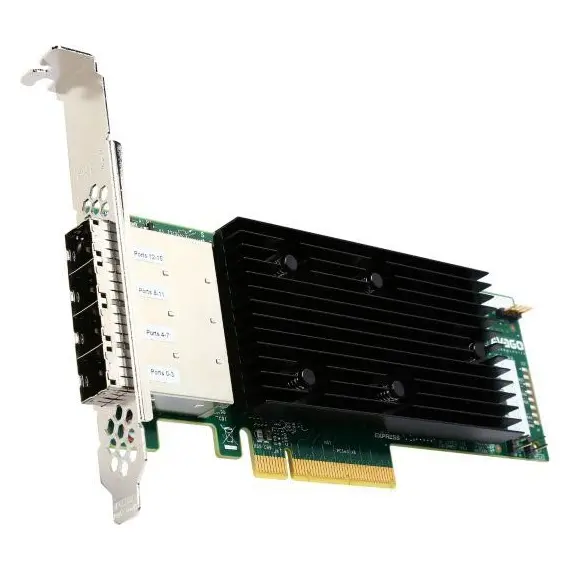

Broadcom LSI SAS 9305-16e — это хост-адаптер (HBA) с интерфейсом PCIe 3.0 x8, рассчитанный на работу с внешними накопителями. Ключевое отличие модели — все 16 портов SAS-3 выведены наружу через четыре разъёма Mini-SAS HD SFF-8644, поэтому адаптер предназначен для подключения внешних дисковых полок, JBOD-корзин и СХД, а не дисков внутри корпуса сервера. В основе лежит контроллер SAS3416 и проверенная IT-прошивка: карта работает строго в режиме HBA, отдавая операционной системе диски напрямую, без аппаратного RAID и без кэша. Именно такой «прозрачный» проброс нужен под ZFS, Ceph, TrueNAS, Storage Spaces и любые программно-определяемые хранилища.

Польза и ключевые преимущества

9305-16e решает одну задачу — дать максимальную пропускную способность к большому массиву внешних дисков без посредника в виде RAID-логики:

• 16 внешних портов — четыре разъёма Mini-SAS HD (SFF-8644) подключают сразу несколько внешних полок или JBOD-корзин с одной карты.
• SAS-3 на 12 Гбит/с — полная скорость SAS3 на каждый порт, обратная совместимость с SAS2 6 Гбит/с и SATA3 6 Гбит/с.
• PCIe 3.0 x8 — широкая шина host-интерфейса снимает узкое место между адаптером и сервером при работе многих дисков одновременно.
• Чистый IT-mode (HBA) — диски видны ОС напрямую, идеально под ZFS, Ceph, mdraid и Storage Spaces; никаких скрытых преобразований данных.
• До 1024 устройств — через SAS-экспандеры в полках масштабируется до 1024 накопителей SAS/SATA с одного адаптера.
• Высокий IOPS — контроллер SAS3416 обеспечивает более 1,5 млн IOPS, чего хватает для плотных all-flash и гибридных JBOD.

Кому подойдёт

Карта ориентирована на инфраструктуру, где диски живут не в сервере, а во внешних корзинах:

• Системные интеграторы и сборщики СХД — подключение внешних JBOD-полок к серверу-голове под программный RAID или СХД-софт.
• Администраторы ZFS/Ceph/TrueNAS — нужен прямой доступ к каждому диску без RAID-прослойки; 9305-16e даёт именно это.
• Дата-центры и хостинг — расширение ёмкости существующих серверов внешними корзинами без замены платформы.
• Архивные и backup-хранилища — масштабирование до сотен дисков через экспандеры на одном адаптере.

Когда модель НЕ нужна — честно: если диски стоят внутри корпуса сервера, вам нужна версия с внутренними портами — LSI SAS 9305-16i. Если же требуется аппаратный RAID с собственным кэшем и батарейкой (RAID 5/6/10 на уровне контроллера) — это другой класс карт, например MegaRAID 9361. 9305-16e не делает аппаратный RAID и не имеет кэш-памяти принципиально.

На что обратить внимание перед покупкой

• Кабели SFF-8644 в комплект не входят — внешние кабели Mini-SAS HD (SFF-8644 — SFF-8644 или под разъём конкретной полки) подбираются и заказываются отдельно под вашу JBOD.
• Нет аппаратного RAID и кэша — отказоустойчивость и тома собираются на уровне ОС или СХД-софта; для классического hardware-RAID берите MegaRAID.
• Нужен обдув — как и все SAS-3 HBA, контроллер греется и рассчитан на принудительный поток воздуха в серверном корпусе; в тихий настольный ПК без обдува ставить не стоит.
• Профиль планки — карта низкопрофильная (Low Profile); в комплекте обычно идут планки LP и full-height, но перед установкой в конкретный корпус проверьте нужный профиль.

Итог: LSI SAS 9305-16e (05-25704-00) — это рабочая лошадка для подключения внешних дисковых полок и JBOD по SAS-3 12 Гбит/с в режиме чистого HBA. Берите её, когда нужно отдать много внешних дисков напрямую программному хранилищу; для внутренних дисков смотрите 9305-16i, а для аппаратного RAID — линейку MegaRAID.
