Кабель JPC Cable MCIO x8 74P (прямой Straight Type) -TO- 8x SATA 7P (прямой Straight Type) + HSG PH2.54 , 85 Ohm, L:80cm (P7350BG10800-1)

JPC Cable P7350BG10800-1: MCIO x8 → 8×SATA для серверных платформ

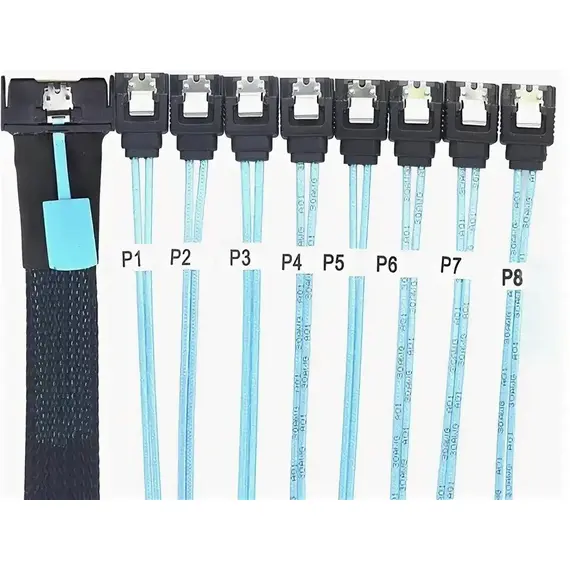

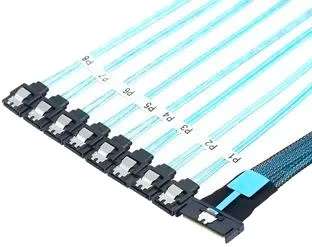

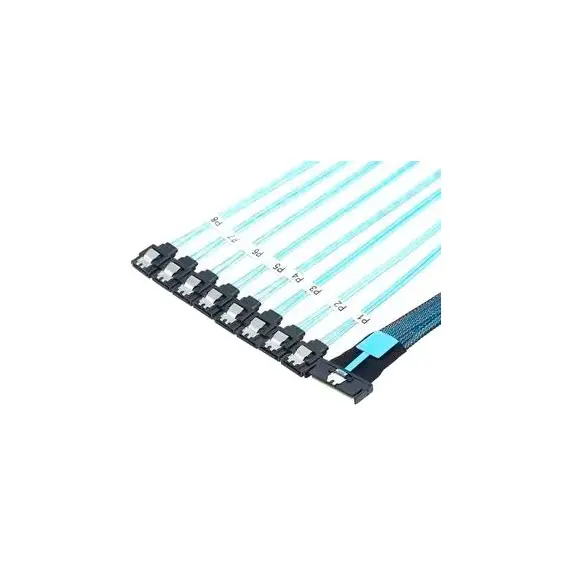

Серверный кабель-разветвитель, преобразующий один разъём MCIO x8 (74-pin, прямой) в восемь портов SATA 7P (прямые). Предназначен для интеграции SATA-накопителей в серверные и рабочие станции с контроллерами или материнскими платами, оснащёнными разъёмом Mini Cool Edge IO (MCIO). Дополнительный коннектор HSG PH2.54 используется для подключения сигнала присутствия диска (backplane sideband). Импеданс 85 Ом соответствует требованиям SATA-спецификации. Длина 80 см позволяет обеспечить разводку внутри стандартного серверного корпуса глубиной 1U–4U.

Польза и ключевые преимущества

Кабель решает конкретную задачу — использование SATA-дисков на серверных платформах с интерфейсом MCIO, не прибегая к дополнительным HBA-адаптерам:

• Один кабель — восемь портов — разъём MCIO x8 обслуживает сразу 8 SATA-линий, освобождая слоты расширения и упрощая разводку.
• Прямые коннекторы с обеих сторон — Straight Type облегчает укладку в тесных серверных корпусах, где угловые разъёмы создают проблемы с зазорами.
• 85 Ом импеданс — соответствует стандарту SATA, обеспечивает стабильную передачу сигнала без дополнительных согласующих элементов.
• Разъём HSG PH2.54 — поддержка sideband-сигналов (определение присутствия диска, сигналы корзины), необходима при работе с hot-swap backplane.
• Длина 80 см — достаточна для большинства серверных корпусов формфактора 2U–4U с передним расположением корзин HDD.

Кому подойдёт

Узкоспециализированный компонент для серверного строительства и апгрейда:

• Серверные интеграторы и системные администраторы — подключение SATA-массивов к серверным платам с нативным MCIO-контроллером без дополнительного HBA.
• СХД и NAS на серверной базе — наращивание ёмкости хранилища на платформах с MCIO-интерфейсом при использовании SATA HDD или SSD.
• Сервисные центры и VAR-партнёры — замена изношенных или нестандартных кабелей в существующих серверных сборках.

Не подойдёт для десктопных материнских плат (разъём MCIO там не встречается), а также для подключения NVMe-накопителей — кабель работает только с SATA-протоколом.

На что обратить внимание перед покупкой

• Совместимость разъёма MCIO — убедитесь, что на вашей плате или контроллере именно MCIO x8 (74-pin), а не схожий внешне SFF-8654 или OCuLink; они визуально похожи, но физически несовместимы.
• Питание дисков отдельно — кабель передаёт только сигнальную часть SATA (7P), питание (15P) подводится независимо от блока питания сервера.
• Длина 80 см может не хватить — в корпусах с задним расположением backplane или нестандартной компоновкой; проверьте маршрут укладки заранее.
• HSG PH2.54 нужен не всегда — если backplane не требует sideband-сигналов, коннектор просто остаётся неподключённым; функциональность SATA это не затрагивает.

Кабель JPC Cable P7350BG10800-1 — прецизионный серверный компонент для тех, кто точно знает, что такое MCIO и зачем нужен sideband. Если вы не уверены в совместимости с вашей платформой, уточните тип разъёма контроллера у производителя сервера или продавца перед заказом.
