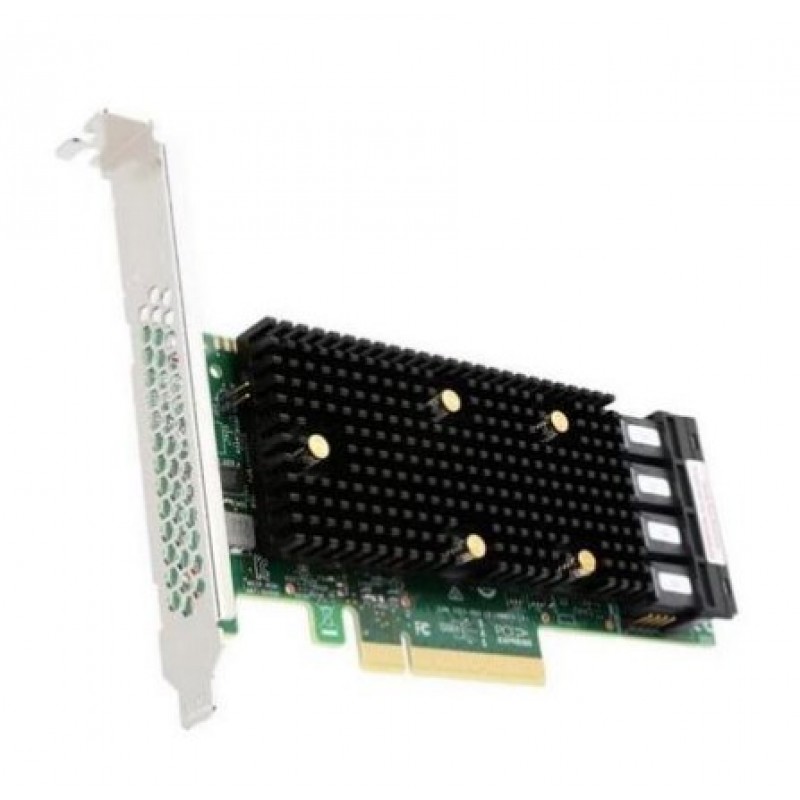

HBA-адаптер BROADCOM SAS 9400-16i SGL PCIe 3.1 x8 LP, Tri-Mode SAS/SATA/NVMe 12G HBA, 16port(4*int SFF8643), 3416 IOC (05-50008-00)

Broadcom SAS 9400-16i: 16-портовый Tri-Mode HBA для профессиональных хранилищ

Broadcom SAS 9400-16i (арт. 05-50008-00) — серверный HBA-адаптер класса Tri-Mode на базе чипа SAS3416, подключаемый через PCIe 3.1 x8. Работает в режиме IT (pass-through): операционная система или программный стек видит накопители напрямую, без прослойки RAID-firmware. Это именно то, что нужно для ZFS, Ceph, mdraid и любых сред, где важен полный контроль над дисками. Ориентирован на системных администраторов, инженеров хранилищ и продвинутых home-lab пользователей, строящих высокоплотные дисковые полки и СХД.

Польза и ключевые преимущества

Адаптер закрывает три протокола одним слотом и предоставляет максимальное число портов в low-profile форм-факторе.

• 16 внутренних портов через 4× SFF-8643 — каждый разъём Mini-SAS HD 12G обслуживает 4 устройства; в одной карте — полноценная база для плотного дискового массива без дополнительных экспандеров.
• Tri-Mode: SAS 12 Гбит/с, SATA 6 Гбит/с, NVMe PCIe — один и тот же порт автоматически определяет тип устройства. Можно смешивать SAS-диски, SATA-диски и NVMe-накопители (через кабели U.2/SFF-8643 → NVMe) в одном массиве без переходников на уровне карты.
• IT-режим (pass-through) — накопители прозрачно передаются ОС как отдельные устройства. Идеально для ZFS (TrueNAS, Proxmox, FreeNAS), mdraid, Ceph и VMware vSAN, где RAID-прошивка только мешает.
• PCIe 3.1 x8 — полоса пропускания ~63 Гбит/с, достаточная для одновременной работы 16 быстрых SAS/NVMe накопителей с запасом на практических нагрузках.
• Low Profile (LP) форм-фактор — помещается в 1U/2U серверные корпуса и компактные шасси, где полноразмерные карты физически не встают.
• Широкая ОС-совместимость — официальные драйверы для Windows Server, Linux (inbox-драйвер mpt3sas в ядре), VMware ESXi 6.x/7.x/8.x. Настройка через утилиту StorCLI.

Кому подойдёт

Устройство оптимально для задач, где количество дисков велико, а управление ими должно оставаться у программного слоя, а не у железного контроллера.

• Администраторы СХД и NAS — подключение до 16 дисков (или больше через SAS-экспандер) к одному серверу; типичная база для TrueNAS Scale/Core, Unraid, OpenMediaVault.
• Инженеры виртуализации — прямая передача дисков виртуальным машинам (passthrough) или построение локального хранилища для VMware vSAN / Proxmox Ceph без RAID-прошивки между ними.
• Операторы резервного копирования — высокая плотность SATA/SAS портов позволяет подключить ленточные библиотеки или большие пулы «холодного» хранения.
• Home-lab и энтузиасты ZFS — стандарт де-факто для DIY-серверов с большими ZFS-пулами: IT-режим, стабильные Linux-драйверы и широкая база сообщества.

Не подойдёт, если нужен аппаратный RAID — эта карта работает только в режиме HBA (pass-through). Для RAID следует рассматривать серию Broadcom MegaRAID (например, 9460 / 9560). Также не стоит брать для десктопных систем без серверного корпуса с SFF-8643 бэкплейном — без соответствующих кабелей и корпуса карта бесполезна.

На что обратить внимание перед покупкой

• Только Low Profile кронштейн в комплекте — полноразмерный (FH) кронштейн в базовой поставке SGL не включён; для установки в обычный tower-корпус потребуется отдельный FH-кронштейн или переходник.
• Нет внешних портов — все 16 портов внутренние (SFF-8643); подключить внешние SAS-полки напрямую нельзя, нужна карта с SFF-8644 или отдельный экспандер с внешним интерфейсом.
• PCIe 3.1, не 4.0 — для большинства SAS/SATA рабочих нагрузок разницы нет, но при использовании нескольких высокоскоростных NVMe через экспандер полоса PCIe 3.1 x8 может стать узким местом.
• NVMe работает через экспандер, не напрямую — Tri-Mode NVMe поддерживается при наличии совместимого SAS-экспандера (например, Broadcom SAS3 expander); прямое подключение U.2-накопителей в обход экспандера уточняйте у продавца применительно к вашей топологии.

Broadcom SAS 9400-16i — зрелое, проверенное решение для серверного сегмента, где важны количество портов, прозрачность работы с накопителями и надёжность драйверов. Если вы строите хранилище на ZFS, Ceph или VMware vSAN и хотите получить 16 независимых дисковых каналов в одном PCIe x8 слоте — это один из немногих Tri-Mode HBA, покрывающих все три протокола без компромиссов в IT-режиме.
