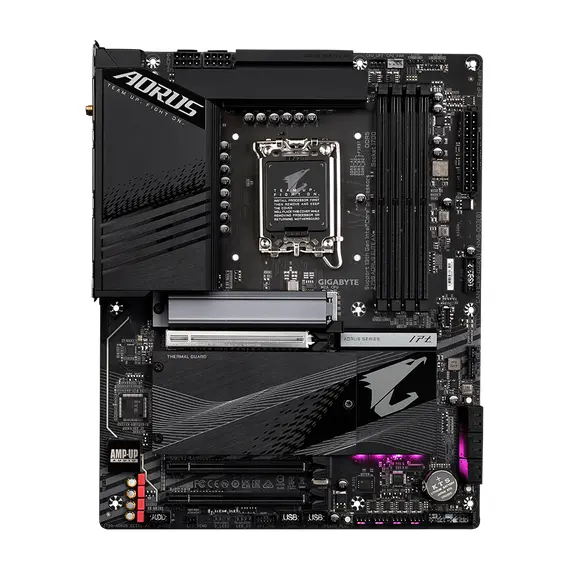

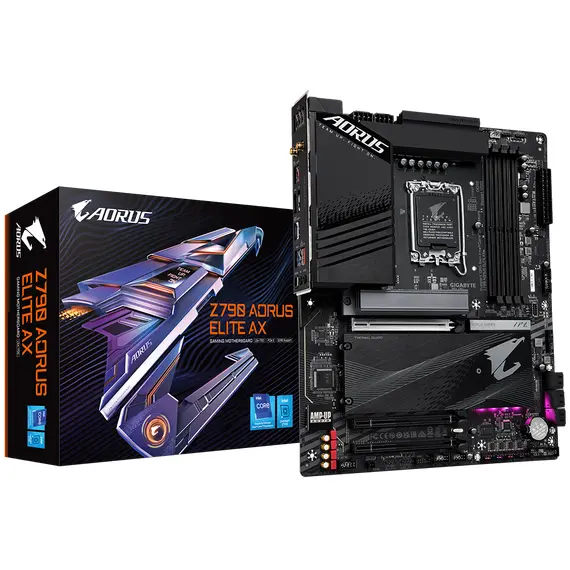

Материнская плата GIGABYTE Socket 1700, Intel Z790, 4xDDR5, PCI-E 5.0, 4xM.2, HDMI, DisplayPort, ATX (Z790 AORUS ELITE AX 1.1)

Производитель    GIGABYTE
Код вендора    Z790 AORUS ELITE AX 1.1
Форм Фактор    ATX (305 мм x 244 мм)
Сокет    LGA 1700
Чипсет    Intel® Z790 Express
Тип памяти    DDR5
Слоты    4

Разъёмы для плат расширения:
PCIe-линии ЦП
1 разъем PCI Express x16, шинный интефейс PCIe 5.0/ режим работы x16 (PCIEX16)
* В целях оптимизации производительности видеоподсистемы, реализованной средствами одной дискретной графической PCIe-платы, убедитесь в том, что она установлена в разъём PCIEX16.
PCIe-линии чипсета
1 разъем PCI Express x16, стандарт PCIe 4.0, режим работа x4 (PCIEX4_1)
1 разъем PCI Express x16, стандарт PCIe 3.0, режим работы at x4 (PCIEX4_2)

Разъемы на системной плате:
24-контактный ATX-разъем питания
Два 8-контактных ATX 12V разъемов питания
Разъем для вентилятора ЦП
1 разъем для подключения жидкостной системы охлаждения ЦП
3 разъема для системных вентиляторов
1 разъем для подключения системного вентилятора/помпы жидкостной системы охлаждения
2 разъема для подключения LED-линеек с адрессацией
2 разъема для подключения RGB LED-линеек
4 разъема M.2 Socket 3
6 разъемов SATA, пропускная способность до 6 Гбит/с
Группа разъемов фронтальной панели
1 колодка для подключения аудиоразъема на передней панели
1 разъем USB Type-C®, стандарт USB 3.2 Gen 2
1 разъем для подключения портов USB 3.2 Gen 1
2 разъема для подключения портов USB 2.0/1.1
2 разъема для подключения Thunderbolt™ плат раширения
1 разъем для подключения TPM-модуля (только для модулей GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
* Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)
Кнопка Reset
Кнопка Q-Flash Plus
Кнопка Clear CMOS
Перемычка Reset
Перемычка для возврата настроек CMOS в состояние <По умолчанию>

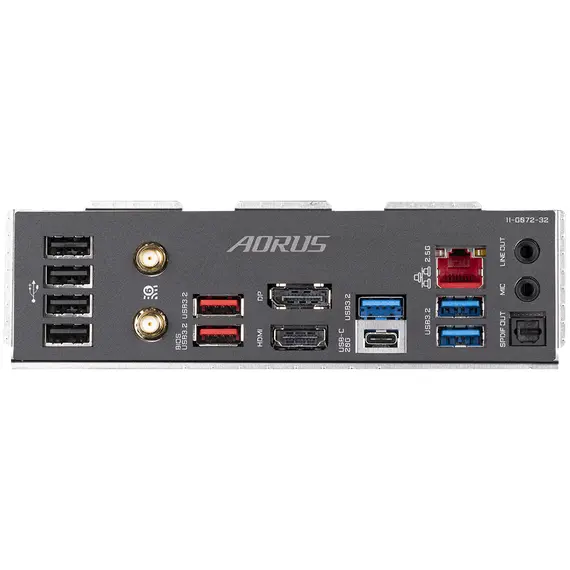

Разъемы на задней панели:
1 порт USB Type-C®, удовлетворяет требованиям спецификации USB 3.2 Gen 2x2
2 порта USB 3.2 Gen 2 (исполнение Type-A, разъемы красного цвета)
3 порта USB 3.2 Gen 1
4 порта USB 2.0/1.1
2 разъема SMA для подключения антенн (2T2R)
1 порт HDMI 2.0
1 порт DisplayPort
1 сетевая розетка LAN RJ-45
1 разъем S/PDIF Out <Оптический выход>
2 разъема аудиоинтерфейса

Сетевой LAN-интерфейс    Контроллер Realtek® 2,5GbE LAN (2,5 Гбит/c |1 Гбит/c |100 Мбит/c)

Модули беспроводной связи    Intel® Wi-Fi 6E AX211 (For PCB rev. 1.0 / 1.1)
Модуль Wi-Fi 6 a/b/g/n/ac/ax, рабочие диапазоны частот 2,4/ 5 /6 ГГц
BLUETOOTH 5.3
Поддерживается стандарт беспроводной связи 11ax 160 МГц и скорость передачи данных до 2,4 Гбит/с

Аудиоподсистема        Аудиокодек Realtek®
Формат представления аудиосигнала: High Definition Audio
Схема позиционирования аудиосигнала 2/4/5.1/7.1
* Функционал/переназначение аудиоразъемов можно изменять с помощью соответствующего приложения. Чтобы задействовать режим воспроизведения аудиоконтента по схеме 7.1-канал, активируйте эту опцию в приложении для настройки параметров аудиоподсистемы.
Поддержка S/PDIF Out
